一、液压原理：

1、液压缸内径260，活塞杆直径180，行程2800。液压缸的功能是压缩包装。液压缸选用铰轴联接，以清除液压缸上的力矩，提高油封的寿命。

2、高压系统由压力22mpa、流量180的液压柱塞泵和高压系统组成。高压系统的功能是为主缸供油，实现压缩废纸的形成。

二、高低压组合阀组：

1、溢流阀：调节高压油泵供油压力。

2、单向阀：控制液压油的单向流通。

3、换向阀：控制主油缸无杆腔供油或有杆腔供油。

三、电气原理：

1、主回路选用三相四线电源，通过低压断路器0QF0进入电柜，主机选用三角降压启动保证了系统的稳定性。

灵彩网2、控制电路由保险丝0FU1，与零线组成，并通过0QS5小型漏电保护器供电。

四、操作原理：

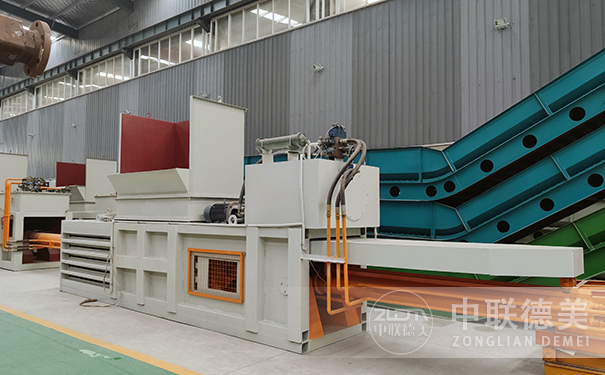

灵彩网1、废纸打捆机选用液压缸压缩材料。

灵彩网2、打捆机在工作过程中，由电机旋转，带动油泵工作提取油箱内的液压油。然后通过液压油管输送到每个液压缸，驱动缸的活塞杆进行纵向运动，压缩箱内的各种物料。
